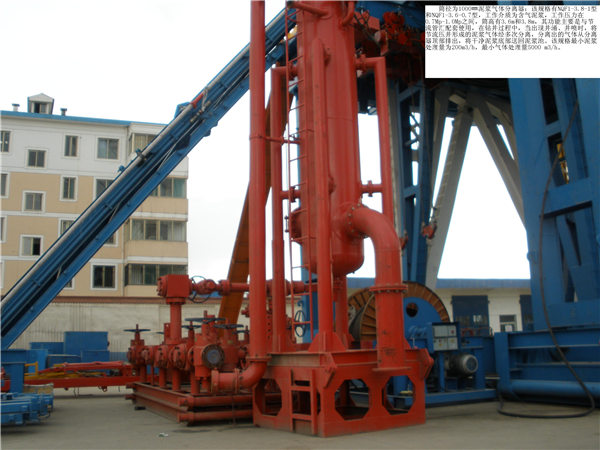

NFQ1.0系列為直徑1000mm, 規格有NQF1.0-3.8-1型和NQF1.0-3.6-0.7型

　　NFQ1.0-3.6-0.7MPa使用說明

　　用途;泥漿氣體分離器與節流管匯配套使用，當鉆井過程中出現井涌，井噴時，采取節流壓井措施對井內的含氣泥漿進行替換，泥漿氣體分離器就是用來處理替換出來的含氣泥漿。該裝置由分離器總成，底座總成，液壓控制機構，配套管線，空氣過濾減壓閥，氣動碟閥，二位五通換向閥，安全閥，壓力表等零部件組成。

　　主要技術參數：

　　規格型號：NFQ1.0-3.6-0.7

　　設計壓力：0.77MPa

　　功 能：E(兩相分離)

　　工作壓力：0.7MPa

　　型 式：L(立式)

　　水壓試驗：1.25MPa

　　設計溫度：70℃

　　筒體高度：3.6m

　　筒體公稱直徑：1.0m

　　容器類別：二類

　　工作介質：含氣泥漿

　　最小泥漿處理量：200m3/h

　　 泥漿處理量：5000m3/h

　　進口油壬管線壓力：≤10MPa

　　出口法蘭管線壓力：≤4.0MPa

　　執行標準：分離器制造檢驗與驗收遵循SY/T0448-97和GB150-1998的要求，并接受≤壓力容器安全技術監察規程≥的監督

　　結構說明：

　　1)從井內噴出的含氣泥漿經節流管匯的匯流管后進入分離器總成內上部的旋轉體，根據沉降原理，使部分氣體與液體得到初次分離，初次分離后的泥漿流經分離器內分離板，并在分離板上分離成薄層，使氣泡暴露在其表面，這樣，氣體與泥漿再次分離，分離出的氣體從分離器頂部經排氣管排往安全地方，干凈泥漿掉入分離器底部，經排液管送回泥漿池。

　　2)液位控制結構由一個浮球，二位五通換向閥，偏向輪，連桿機構等組成，液位控制結構通過二位五通換向閥來開，關進入氣動蝶閥的氣源，保證分離器內保持一定的液面高度，控制泥漿從排液管排除，同時避免含氣泥漿直接從排液管進入泥漿池。動作原理：當分離器內的液體達到一定高度時，在浮力作用下，浮球升高，帶動偏心輪轉動，打開二位五通閥，氣體進入氣動蝶閥，氣動蝶閥開啟，液體從分離器內排除，當分離器內液位降到一定高度，偏心輪離開二位五通閥，此閥換向，氣源反向驅動蝶閥關閉，從而停止排液。

　　保養及注意事項：

　　1.每使用一次后，應對分離器各部件進行檢查。檢查各個閥門是否有損壞，運轉是否靈活，氣源管線是否有堵塞，

　　連接是否牢固口靠，浮球是否損壞，與控制桿連接是否牢固。如發現問題，應及時排除。

　　2.分離器總成屬于受壓容器，必須在規定壓力條件下使用，嚴禁超壓使用。

　　3.嚴禁對分離器總成施焊。

　　4.出氣管的安裝要按本說明書所示安裝、取接、密封可靠、管內必須暢通無阻。

　　5.減壓閥、氣動蝶閥等標準件按說明書操作保養。

　　6.在使用中嚴格按照操作方法進行，并參照GB150-1998《鋼制壓力容器》的要求，進行檢查和操作保養。
